从“最佳品类”到“最佳典范” Tooling Tech Group 已经整合了越来越多业内领先的自动化与模具品牌，汇聚他们的集体知识与经验，以支持我们为客户在最大制造与产品挑战中设计和打造最具创新性的自动化和模具解决方案。 Tooling Tech Group 是美国最大的模具供应商，拥有 600 多名员工、12 个现代化厂房，以及分布在五个州、超过 100 万平方英尺的制造空间。 我们为多种应用场景定制模具，包括热成型、压缩成型、吹塑、压铸和冲压，同时也为这些应用提供二次设备和自动化解决方案。我们在多个行业拥有丰富经验，包括汽车、电器、园艺、农业、航空航天、船舶以及越野车等。
CYLINDER ASSEMBLY (250)

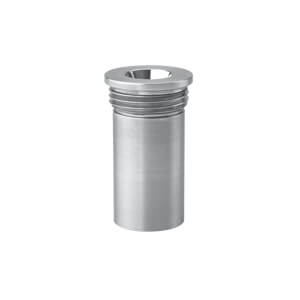

总高度 1.563″ x 7/8 x 20 螺纹。法兰直径 0.9375″ x 0.060″。后端配有 #10-32 UNF-2B 供气接头。

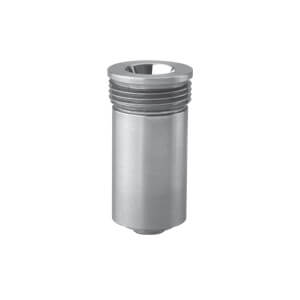

总高度 40mm，M20 x 1.5 螺纹。法兰直径 22mm x 2mm。后端配有 M5 x 0.8 供气接头。
PD250IT

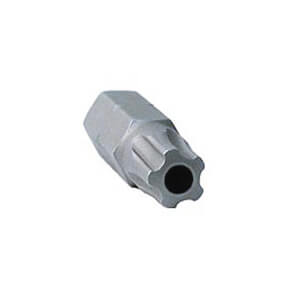

我们的微型气缸必须使用专用安装工具进行安装。该工具可装入 1/4 套筒驱动器中。批头的倒钩会滑入气缸锁的锥形面，与钢珠之间咬合，使您能够将气缸拧入安装板。 如果使用台钳、钳子或其他方式将气缸锁拧入安装板，可能会导致气缸本体变形，或使气缸本体与法兰盖之间的精密连接松脱，从而造成错位或故障。 我们建议在制作微型气缸的螺纹安装孔时使用全新的丝锥。这样有助于确保螺纹正确对齐，减少扭矩压力，并延长安装工具的使用寿命。
KNOBS (250)

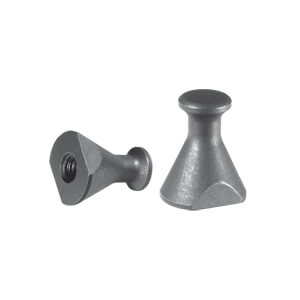

总体尺寸：高 0.5343″ x 直径 0.437″。中心攻螺纹 #8-32。
总体尺寸：高 0.643″ x 直径 0.437″。定位凸台直径 0.2805″ x 高 0.100″。中心攻螺纹 #8-32。

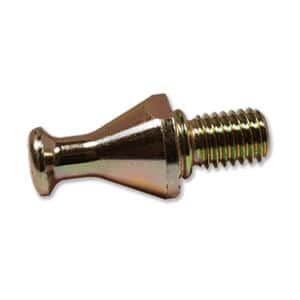

总体尺寸：高 1.043″ x 直径 0.437″。定位凸台直径 0.2805″ x 高 0.100″。1/4×28 螺柱 x 长 0.500″。
375 SERIES CYLINDERS
-
安装于沉头孔中，带夹子 (PD375C LP)
-
额定静载 1,800 磅
-
尺寸：直径 1 5/8 英寸 x 高 2.030 英寸
-
额定温度至 450° F
*也可提供更高温度气缸，详情请致电咨询。
-
与带肩小型气缸锁相同，增加整体法兰用于表面安装
-
使用六颗 #10 圆头螺丝安装
-
额定静载 1,800 磅
-
尺寸：直径 1 5/8 英寸 x 高 2.030 英寸 x 法兰 2 3/8 英寸
-
额定温度至 450° F
*也可提供更高温度气缸，详情请致电咨询。

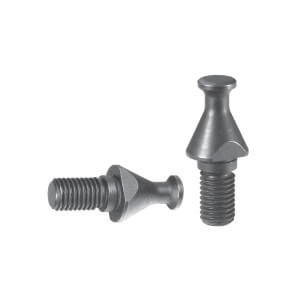

375 SERIES KNOBS
-

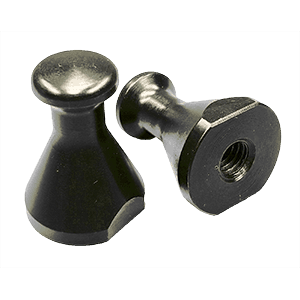

适配所有迷你圆柱锁
-
5/16″ – 18 螺纹孔
-
适配所有迷你圆柱锁
-
.500″ 直径导向柱
-
5/16″ – 18 螺纹孔

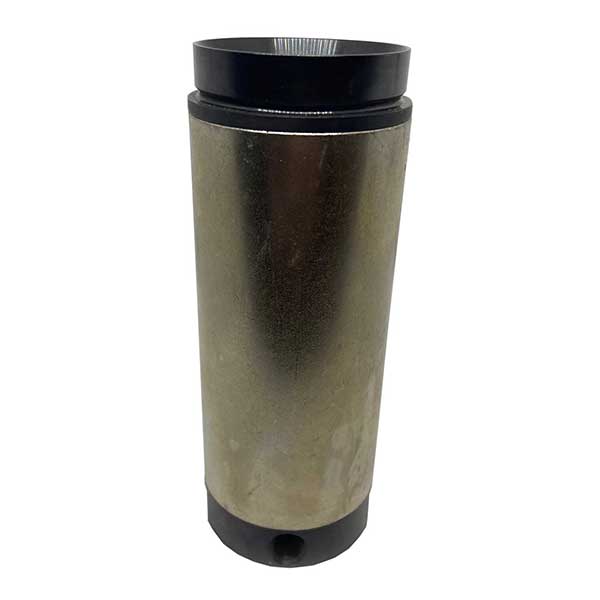

438 SERIES CYLINDERS
-
带肩设计，适用于大多数安装
-
标准版温度 300°
-
额定静载 2,700 磅
-
尺寸：高 4.875″ x 直径 1.875″
-
可提供高温版 400°
-

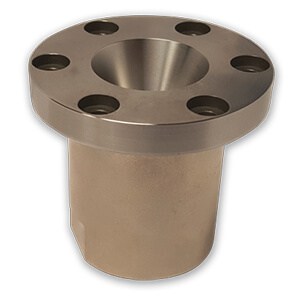

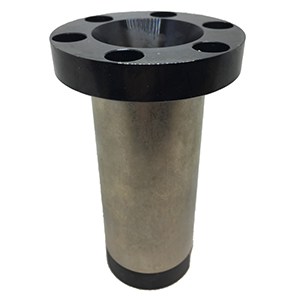

与带肩气缸锁相同，增加整体法兰用于表面安装
-
标准版温度 300°
-
尺寸：高 4.875″ x 直径 2.875″
-
六个沉头孔用于 5/16″ 螺栓
-
额定静载 2,700 磅
-
可提供高温版 400°

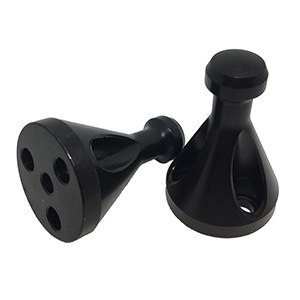

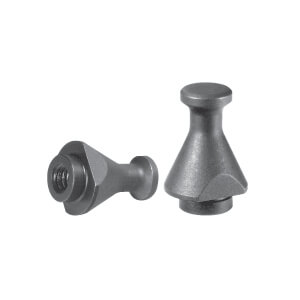

438 SERIES KNOBS
-

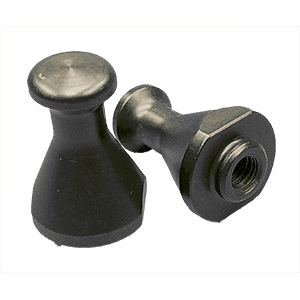

兼容所有 438 型气缸锁
-
高 2.112″（整体）x 直径 1.463″
-
中心攻丝 1/2-13
-
兼容所有 438 型气缸锁
-
沉孔设计允许旋钮从顶部固定，实现面板安装
-
高 2.112″ x 直径 1.463″
-
三个沉孔用于 1/4″ 螺帽螺栓，带 0.250″ 定位孔
SNAP PRODUCTS
-
即刻接触难以触及的部位！Segen 的新型卡扣是一种易于使用的插入/拔出固定装置，旨在加快更换速度、提高产量并减少停机时间。当螺丝难以操作时，这是一个智能且节省时间的替代方案。
-
现在您可以立即固定经常更换的工具部件，包括标识板、底部插入件、检修盖板等。只需轻轻一推，即可卡入到位，拆卸同样快速简便。
-
非常适合更换标识、底部插入件、检修盖板等！
-
即刻接触难以触及的部位！Segen 的新型卡扣是一种易于使用的插入/拔出固定装置，旨在加快更换速度、提高产量并减少停机时间。当螺丝难以操作时，这是一个智能且节省时间的替代方案。
-
现在您可以立即固定经常更换的工具部件，包括标识板、底部插入件、检修盖板等。只需轻轻一推，即可卡入到位，拆卸同样快速简便。
-
非常适合更换标识、底部插入件、检修盖板等！

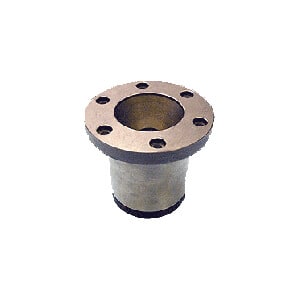

500 SERIES
-
与 PD500STD 配合使用，静态保持力达 25,000 磅。
-
与 PD500STDHS 配合使用，静态保持力达 50,000 磅。
-
尺寸：高 5″ x 直径 4″
-
法兰直径：5.75″
-
额定温度：300°F
-
使用六个 #3/8-16 内六角螺丝安装
-
重量：11 磅

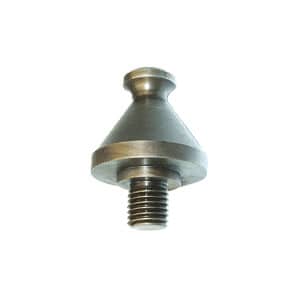

KNOBS (500)
-
与 500 型 Mega 气缸配合使用
-
设计用于定位大型工具并承受高剪切负荷
-
总高度：3-9/16″
-
总直径：2-3/4″
-
手柄高度：2-9/16″
-
1-1/4″ – 7 UNC 螺柱
-
定位凸台：高度 1/4″，直径 1-1/2″
-
静态保持力额定为 25,000 磅

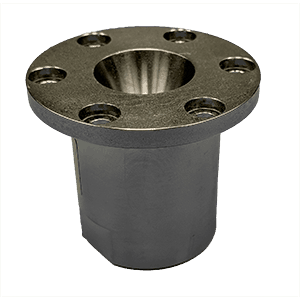

HIGH STRENGTH
-
采用加厚安装法兰设计，以匹配新型高强度 PD375 手柄的强度。
-
（有关法兰尺寸和安装孔几何形状，请参见下方规格表。）
-
安装本产品时请使用 8 级高强度安装螺钉。
-
与高强度 PD375 手柄配合使用时，静态额定承载力可达 10,000 磅。
-
*标准 PD375 手柄无法与此气缸锁配合使用，必须与高强度 PD375 手柄一起使用。
-
额定温度最高 450°F
-
有关气缸尺寸和安装几何，请参见下方规格表。
-
0.625″ 直径导向孔
-
1/2″-13 螺柱
-
无法与标准气缸锁配合使用
-
仅用于新型高强度 PD375FHS 气缸锁
-
与 PD375FHS 高强度气缸锁配合使用时，静态额定承载力可达 10,000 磅
-
尺寸请参见下方规格表
SENSOR CYLINDERS
PD500S：带传感器的大型气缸锁
PD500S：带传感器的大型气缸锁

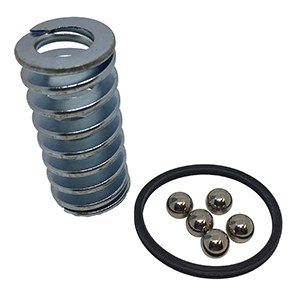

REBUILD KITS
PD438 气缸锁重建套件
PD438 气缸锁重建套件

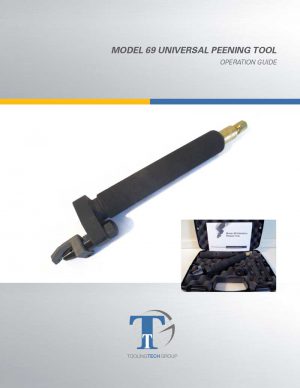

PEENING TOOL
对于操作冲头和模具或匹配金属修整工具的人来说，这是必备工具。这款出色的冲点锤可用于恢复磨损的工具，而无需拆卸冲模，从而节省时间和成本。首次使用它“冲点复原”磨损冲头与模具之间的过大间隙后，这款经过验证的工具就能自我回本！
大幅减少工具维护停机时间，节省数千成本。
恢复磨损的冲头或模具，使工具在几分钟内重新投入使用。我们的冲点锤经过特殊设计，每分钟可打出6,000次冲击，施加的力足以使钢材在精确的形状和方向上屈服和流动。
